Elektroinstalacije u novogradnji: Vodič kroz razvod, osigurače i važeće norme

Planirate novogradnju? Saznajte kako pravilno organizirati razvodni ormarić, odabrati odgovarajuće osigurače i uskladiti instalacije s normama Bosne i Hercegovine za sigurnost i pouzdanost.

Elektroinstalater spaja vodiče u razvodnom ormariću novogradnje, sa automatskim osiguračima i RCD sklopkama

Ukratko

Kvalitetna elektroinstalacija temelj je sigurnosti, udobnosti i energetske efikasnosti nove kuće. Pravilno planiranje, usklađenost s normama Bosne i Hercegovine (BH EN) i saradnja s ovlaštenim inženjerom sprječavaju skupe naknadne izmjene i osiguravaju uspješan priključak na distribucijsku mrežu. Fokus treba biti na rezervi kapaciteta, kvalitetnoj zaštiti od strujnog udara i preciznoj koordinaciji s drugim građevinskim radovima. Obavezno angažirajte ovlaštenog inženjera elektrotehnike za izradu projekta i priključak na mrežu. Dimenzionirajte razvodni ormarić i kabelske krugove s rezervom za buduće tehnologije poput punjača za električna vozila. Ugradnja diferencijalnih sklopki (RCD) i automatskih osigurača mora biti strogo usklađena s namjenom svake prostorije.

Zašto je detaljan elektroprojekt temelj sigurne instalacije?

Detaljan elektroprojekt nije samo formalnost za građevinsku dozvolu, već tehnička mapa koja definira smještaj svih električnih elemenata. Projektant precizno određuje položaj utičnica, prekidača i rasvjetnih tijela prema funkcionalnosti prostorija, uzimajući u obzir vaše životne navike i buduće potrebe, poput pametnih domova ili punjenja električnih vozila. Ovo planiranje sprječava naknadne rušenja zidova i skuplje izmjene.

Projekt osigurava koordinaciju s vodoinstalacijama i konstrukcijom kako bi se izbjegli sukobi prolaza u zidovima.
Predviđanje rezervnih kapaciteta omogućuje jednostavno proširenje instalacije bez zamjene cijelog sistema.
Usklađenost s normama BH EN provjerava se već u fazi projektiranja, što ubrzava proces dobivanja priključka.

Kako pravilno dimenzionirati i smjestiti razvodni ormarić?

Razvodni ormarić je središte vaše instalacije i mora biti dimenzioniran prema broju predviđenih krugova, uz obaveznu rezervu za buduće proširenje. Odabir između glavnog i pomoćnih ormarića ovisi o veličini objekta; veće kuće često zahtijevaju decentralizirani pristup radi lakšeg održavanja. Smještaj ormarića treba biti lako dostupan ovlaštenoj osobi, ali zaštićen od vlage i mehaničkih oštećenja, često u tehničkim prostorijama ili garažama.

Odaberite ormarić s odgovarajućim IP stepenom zaštite ako se ugrađuje u vlažne ili vanjske prostore.
Ostavite prazne module u ormariću za buduće krugove kako biste izbjegli zamjenu cijelog ormarića kasnije.
Jasno označite sve krugove unutar ormarića radi brže dijagnostike kvarova i lakšeg servisiranja.

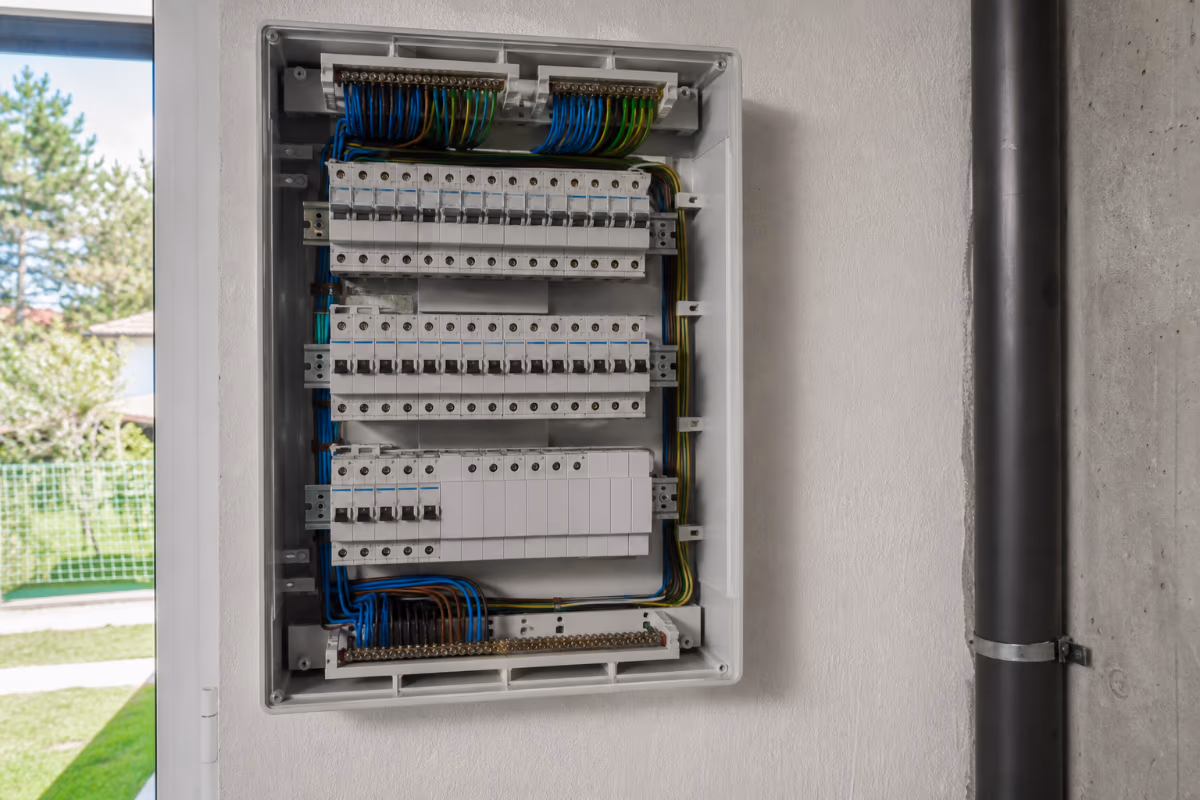

Otvorena razvodna ploča s instaliranim osiguračima i kabelima, montirana na bijeli zid u blizini prozora. — Instalacijske cijevi i kabli uvučeni u neožbukane zidove tokom grube faze.

Koji osigurače i zaštitne sklopke odabrati za maksimalnu sigurnost?

Automatski osigurači štite instalaciju od preopterećenja i kratkih spojeva, a njihova karakteristika (B, C ili D) mora odgovarati vrsti potrošača. Za stambene objekte s rasvjetom i utičnicama najčešće se koriste karakteristike B ili C, dok se D koristi za motore s velikim strujama uključenja. Diferencijalne sklopke (RCD) obavezne su za zaštitu ljudi od strujnog udara, prekidajući napajanje pri detekciji odvoda struje prema zemlji.

Koristite RCD sklopke tipa A za uređaje s ispravljačima, poput perilica rublja i invertera za solarnu energiju.
Razdvojite krugove tako da svaka skupina trošila ima vlastitu zaštitu, što izolira kvarove i olakšava dijagnostiku.
Redovito testirajte RCD sklopke tipkom 'T' kako biste provjerili njihovu ispravnost i spremnost za rad.

Koje norme i propisi (BH EN) morate poštovati?

Elektroinstalacije u Bosni i Hercegovini moraju biti usklađene s normama niza BH EN, koje su usklađene s europskim standardima za niskonaponske instalacije. Ključni zahtjevi uključuju pravilno uzemljenje, razdvajanje neutralnog vodiča i korištenje certificiranih materijala. Neusklađenost s ovim normama može dovesti do odbijanja priključka na mrežu od strane distributera ili poteškoća pri osiguranju nekretnine.

Samo ovlašteni inženjer elektrotehnike može potpisati projekt i potvrditi usklađenost s tehničkim uslovima.
Samostalne izmjene ili izrada projekta bez nadzora ovlaštene osobe nisu dopuštene i predstavljaju sigurnosni rizik.
Dokumentirajte sva opravdana odstupanja od standardnih rješenja kako biste izbjegli probleme pri ispitivanju.

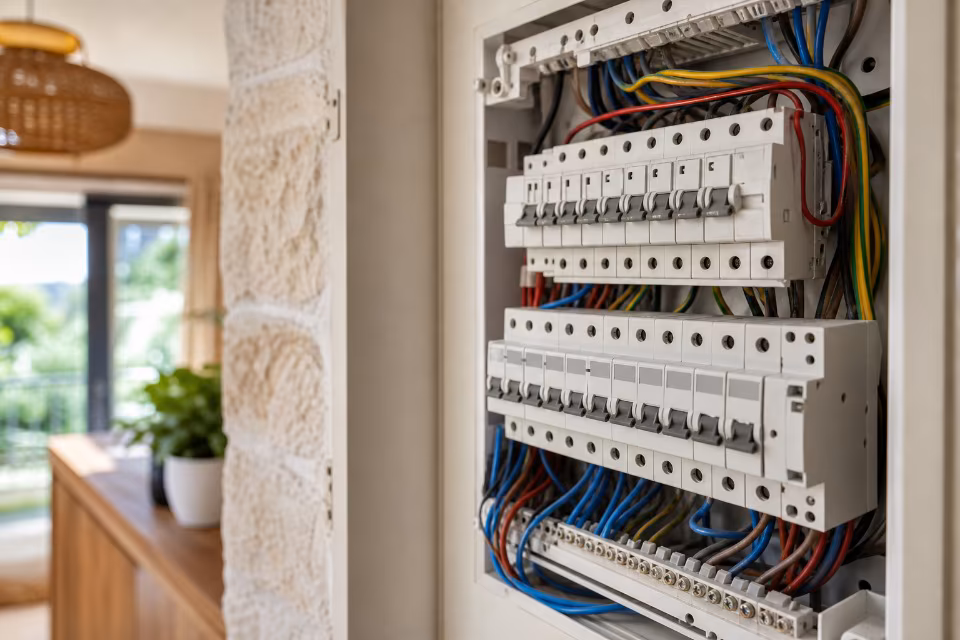

Otvoreni razvodni ormarić u novogradnji sa nizom automatskih osigurača i diferencijalnih sklopki i označenim strujnim krugovima — Automatski osigurači i diferencijalne sklopke u razvodnom ormariću novogradnje.

Koji presjek kabela i vrstu cijevi treba koristiti?

Odabir presjeka vodiča ključan je za sigurnost i efikasan prijenos energije bez pregrijavanja. Za rasvjetne krugove uobičajeno se koriste vodiči presjeka 1,5 mm², dok se za utičnice i jača trošila preporučuje 2,5 mm². Snažni aparati poput pećnica, klima-uređaja ili punjača za električna vozila često zahtijevaju veći presjek, ovisno o snazi uređaja i dužini kruga.

Koristite bakrene kabele s dvostrukom izolacijom (npr. NYM) koji su otporni na mehanička i toplotna oštećenja.
Ugradite kabele u zaštitne cijevi ili kanale kako biste ih zaštitili od korozije i olakšali buduću zamjenu.
Izbjegavajte oštro savijanje kabela tokom ugradnje kako ne biste oštetili izolaciju i narušili sigurnost.

Kako se koordinira elektroinstalacija s drugim građevinskim radovima?

Rana koordinacija s arhitektom, građevinarima i vodoinstalaterima nužna je već u fazi projektiranja kako bi se izbjegli sukobi prolaza u zidovima i podovima. Električne cijevi ne smiju prolaziti kroz nosive elemente bez odgovarajuće zaštite niti se sukobljavati s vodovodnim instalacijama. Ova saradnja sprječava skupe i dugotrajne zahvate tokom gradnje te osigurava estetski i funkcionalno ispravan završetak.

Definirajte visine utičnica i prekidača u skladu s namještajem i životnim navikama prije početka ugradnje.
Označite tačne prolaze za cijevi na crtežima kako bi građevinski radnici znali gdje ne smiju bušiti ili sidriti.
Provjerite dostupnost materijala i rokove isporuke kako biste izbjegli kašnjenja u terminima drugih izvođača.

Koji je postupak priključka na distribucijsku mrežu?

Nakon završetka ugradnje, vlasnik nekretnine ili ovlašteni projektant podnosi zahtjev za priključak nadležnom distributeru, u Bosni i Hercegovini to su EPCG (FBiH), Elektroprivreda RS (RS) ili Elektroprivreda Hercegovine (ŽZH). Prije priključka obavezno je ispitivanje instalacije koje provodi ovlaštena osoba, a na temelju uspješnog ispitivanja izdaje se uvjerenje o ispravnosti elektroinstalacije. Bez ovog uvjerenja i valjane dokumentacije, distributer neće priključiti objekt na mrežu.

Ispitivanje obuhvaća provjeru kontinuiteta, izolacije, djelovanja zaštitnih sklopki i ispravnosti uzemljenja.
Sačuvajte sva tehnička uvjerenja i dokumentaciju ugrađenih materijala za buduće intervencije ili prodaju nekretnine.
Planirajte dovoljno vremena za administrativne procedure priključka kako ne biste odgodili naseljavanje.

Razne električne instalacijske kabele i zaštitne cijevi za ugradnju na drvenoj radnoj ploči na gradilištu. — Kolutovi kablova različitih presjeka i zaštitne cijevi spremni za ugradnju.

Kako osigurati buduću proširivost i pametne funkcije?

Planiranje za budućnost uključuje ostavljanje rezervnih kapaciteta u razvodnom ormariću i ugradnju dodatnih cijevi za buduće kabele. Razmislite o ugradnji infrastrukture za pametne sisteme, poput centralizirane mreže ili sistema za upravljanje energijom. Ovo omogućuje jednostavno dodavanje novih tehnologija, poput solarnih panela ili sistema za nadzor, bez rušenja zidova.

Predvidite mjesto i priključak za punjač električnog vozila u garaži ili vanjskom prostoru.
Ugradite rezervne cijevi u zidove i podove za buduće podatkovne ili električne kabele.
Odaberite razvodni ormarić s dovoljno prostora za dodatne module i napredne zaštitne sklopke.

Koja dokumentacija je nužna za završetak i priključak?

Kompletna dokumentacija uključuje elektroprojekt, uvjerenje o ispravnosti instalacije i tehničke listove ugrađenih materijala. Ova dokumentacija nužna je za priključak na mrežu, ali i za buduće održavanje, proširenja ili prodaju nekretnine. Kupci često traže dokaz o ispravnosti i savremenosti instalacije, pa je uredno složena arhiva od velike vrijednosti.

Projekt mora biti potpisan od strane ovlaštenog inženjera elektrotehnike.
Uvjerenje o ispravnosti izdaje ovlaštena osoba nakon uspješnog ispitivanja instalacije.
Tehnički listovi materijala dokazuju usklađenost ugrađenih komponenti s normama.

Koraci

Izradite detaljan elektroprojekt — Odredite položaj utičnica, prekidača i rasvjetnih tijela prema funkcionalnosti prostorija i budućim potrebama, uz koordinaciju s vodoinstalacijama.
Dimenzionirajte razvodni ormarić — Odaberite ormarić s rezervom za buduće krugove i odgovarajućim IP stepenom zaštite za vlažne ili vanjske prostore.
Odaberite osigurače i RCD sklopke — Uskladite karakteristiku automatskih osigurača (B, C ili D) s vrstom potrošača i ugradite RCD sklopke, tip A za uređaje s ispravljačima.
Uskladite instalaciju s normama i presjecima kabela — Koristite presjek 2,5 mm² za utičnice i 1,5 mm² za rasvjetu te zaštitne cijevi ili kanale za kabele, u skladu s normama BH EN.
Koordinirajte radove s ostalim instalacijama — Uskladite trase elektroinstalacija s vodoinstalacijama i konstrukcijom kako biste izbjegli sukobe u zidovima.
Pripremite dokumentaciju za priključak — Osigurajte ispitivanje instalacije i uvjerenje o ispravnosti od ovlaštene osobe potrebno za priključak na distribucijsku mrežu.

Preporučeni presjeci kabela prema namjeni kruga

Namjena kruga	Preporučeni presjek (mm²)	Tipična primjena
Rasvjeta	1,5	LED rasvjeta, stropne svjetiljke
Utičnice (opšte)	2,5	TV, računala, male kućanske aparate
Snažni aparati	4,0 - 6,0	Pećnice, klima-uređaji, perilice
Punjač EV vozila	6,0 - 10,0	Stacionarni punjači za električna vozila

Poređenje karakteristika automatskih osigurača

Karakteristika	Područje primjene	Primjeri potrošača
B	Opća rasvjeta i utičnice	Žarulje, TV, računala
C	Uređaji s umjerenim strujama uključenja	Perilice, hladnjaci, klima-uređaji
D	Uređaji s velikim strujama uključenja	Motore, dizalice, industrijski strojevi

Česta pitanja

Treba li za novogradnju obavezno angažirati ovlaštenog inženjera?

Da, projekt i priključak na mrežu mora voditi ovlašteni inženjer elektrotehnike. Samostalne izmjene ili izrada projekta bez nadzora ovlaštene osobe nisu dopuštene i mogu predstavljati ozbiljnu sigurnosnu prijetnju.

Je li diferencijalna sklopka (RCD) obavezna u novogradnji?

Da, RCD je obavezan jer štiti ljude od strujnog udara prepoznavanjem odvoda struje prema zemlji i trenutačnim prekidom napajanja. Preporučuje se korištenje tipa A za uređaje s ispravljačima.

Koji se presjek kabela koristi za standardne utičnice?

Za utičnice i jača trošila uobičajeno se koristi presjek 2,5 mm², dok se za rasvjetu koristi 1,5 mm². Snažni aparati mogu tražiti veći presjek ovisno o snazi uređaja.

Zašto je važno razdvojiti električne krugove?

Razdvajanje krugova osigurava da kvar na jednom krugu ne isključi cijeli objekt i olakšava dijagnostiku. Svaka skupina trošila dobiva vlastitu zaštitu, što povećava sigurnost i udobnost.

Što je potrebno za uspješan priključak na distribucijsku mrežu?

Potrebno je uspješno ispitivanje instalacije i uvjerenje o ispravnosti koje izdaje ovlaštena osoba. Bez valjane dokumentacije i projekta, distributer neće priključiti objekt na mrežu.

Kako se štite kabele tokom ugradnje u zidove?

Kabele treba ugraditi u zaštitne cijevi ili kanale kako bi bili zaštićeni od mehaničkih i toplotnih uticaja. Ovo također olakšava buduću zamjenu kabela i sprječava izravan dodir s građevinskim materijalima.
