Potporni zid na kosini: kako se gradi, odvodnja i kada treba statiku i dozvolu

Što je potporni zid i kada vam je stvarno potreban?

Potporni zid je konstrukcija koja zadržava zemlju na nagibu i tako sprječava klizanje i eroziju te omogućuje ravnu, upotrebljivu površinu na padini. Za razliku od obične ograde, on stalno nosi vodoravni tlak tla iza sebe.

Potreban je kada je nagib terena prevelik da bi se zemlja sama održala, kada želite dobiti ravnu parcelu, prilaz ili terasu na kosini, ili kada postoji rizik od erozije i klizišta. Na strmim parcelama i uz susjedne objekte zid je često jedini način da se teren stabilizira sigurno.

• Stabilizacija strme padine i zaštita od klizanja.
• Dobivanje ravne površine za vrt, prilaz, parking ili terasu.
• Zaštita temelja kuće ili susjedne građevine od bočnog pritiska tla.

Kada potporni zid treba statiku, glavni projekt i dozvolu?

Granica je visina od 1 metra. Prema Pravilniku o jednostavnim i drugim građevinama i radovima (NN 112/2017), zid visine do 1 m - mjereno od najnižeg dijela konačno uređenog terena uz zid do najviše točke zida - smije se graditi bez građevinske dozvole i bez glavnog projekta.

Za zid viši od 1 m obavezan je glavni projekt koji sadrži statički proračun (analizu opterećenja i dimenzioniranje). Bez obzira na visinu, zid mora biti u skladu s prostornim planom, koji na pojedinim lokacijama može propisati dodatna ograničenja (npr. udaljenost od međe ili najveću visinu).

Važno: izuzeće od građevinske dozvole vrijedi samo dok je zid uistinu 'jednostavna građevina' po propisu i u skladu s planom. Ako zid utječe na susjednu građevinu, leži u zaštitnom pojasu ili odstupa od plana, postupak može biti drukčiji - pa prije gradnje provjerite obvezu prijave radova i moguću potrebu za dozvolom u nadležnom upravnom odjelu za graditeljstvo.

Napomena o mjerenju visine: zakonski prag od 1 m mjeri se od najnižeg dijela uređenog terena do vrha zida, no inženjer za statiku računa visinu od temeljne plohe i u obzir uzima i tlak nagnutog tla iza zida. Zato čim ste blizu ili iznad 1 m, na strmoj kosini ili uz susjedni objekt, angažirajte ovlaštenog inženjera - statika se ne procjenjuje 'od oka'.

• Do 1 m: bez projekta i bez dozvole (uz usklađenost s prostornim planom).
• Iznad 1 m: glavni projekt sa statičkim proračunom.
• Provjerite obvezu prijave radova i lokalna ograničenja u nadležnom upravnom odjelu.
• Uz susjedni objekt ili zaštitni pojas postupak može biti drukčiji - provjerite unaprijed.

Koliko košta izgradnja potpornog zida 2026.?

Cijena ovisi o materijalu, visini i pristupačnosti gradilišta. Armiranobetonski zid 'ključ u ruke', s pripremom, armaturom i ugradnjom betona, kreće se okvirno 150-300 €/m2 vidljive plohe.

Kameni ili kamenom obloženi zid ima širok raspon, 66-270 €/m2, ovisno o vrsti kamena i ručnom radu. Gabionski zid (žičani koševi punjeni kamenom) često je isplativiji za veće dužine: za primjer dimenzija 28 m × 1,5 m ukupna cijena izvedbe iznosi oko 2.970-4.950 €, što je približno 71-118 €/m2. Sam beton C25/30 isporučen na gradilište stoji oko 100-130 €/m3.

U proračun obavezno uračunajte i ono što se 'ne vidi': iskop, temelj, drenažni šljunak, drenažnu cijev i geotekstil. Navedeni rasponi su orijentacijski i često se odnose na samu izvedbu - projektiranje i statika, otežan pristup kosini ili veliki iskop mogu osjetno podići konačnu cijenu. Ti elementi nisu mjesto za štednju jer upravo o njima ovisi hoće li zid izdržati.

Koje vrste potpornih zidova postoje i koju odabrati?

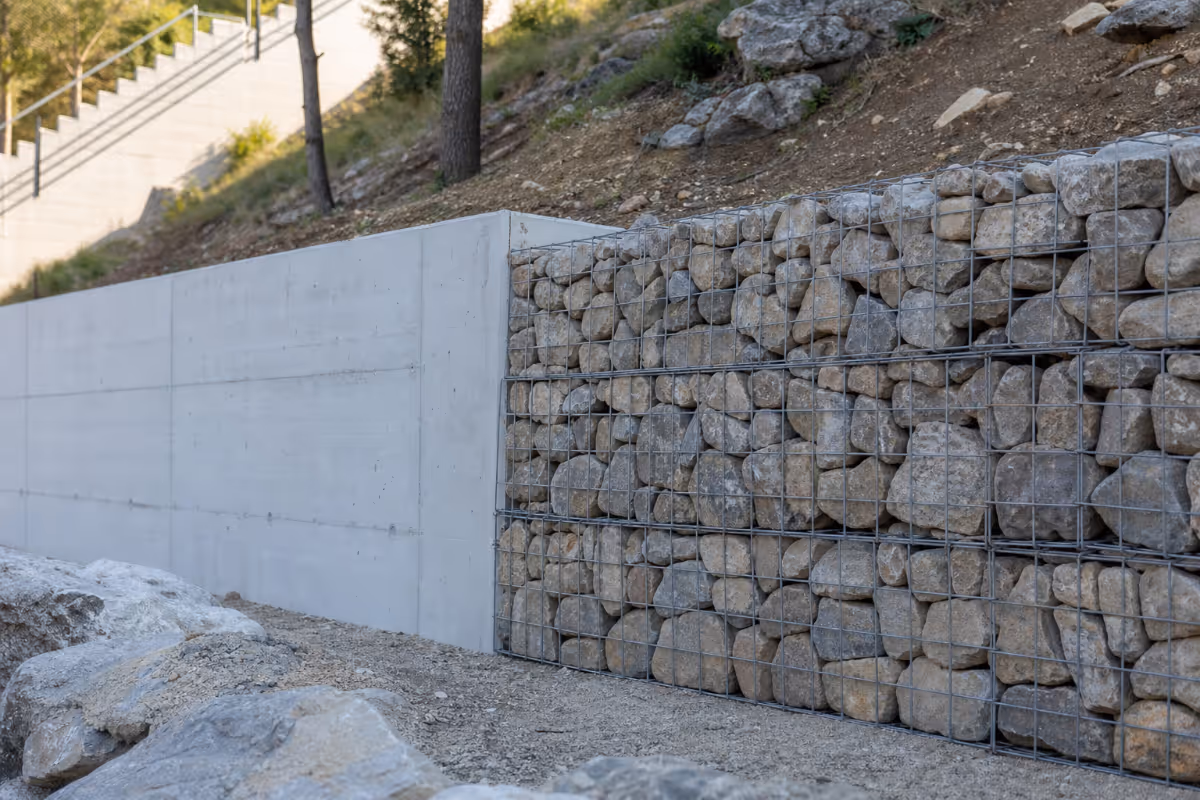

Najčešća rješenja su armiranobetonski zid (L ili T presjek), gabionski zid, kameni zid/suhozid i segmentni betonski blokovi. Svako ima svoju namjenu.

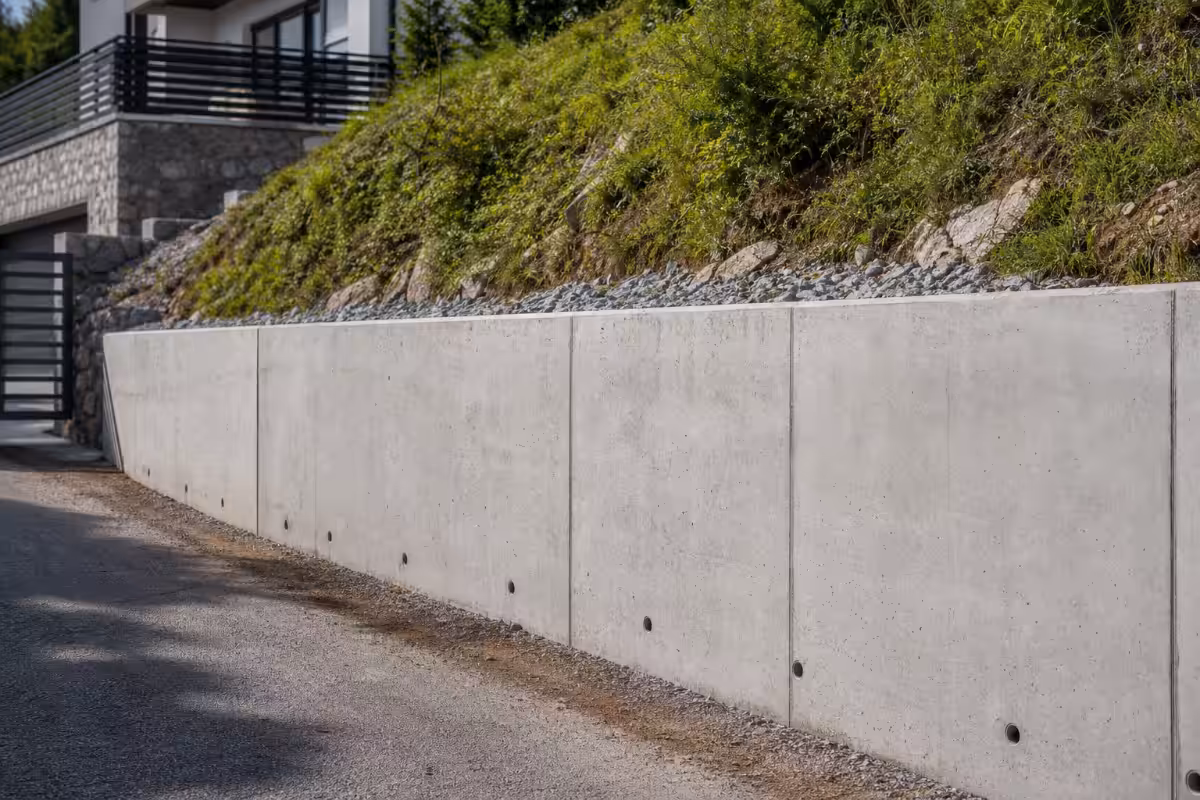

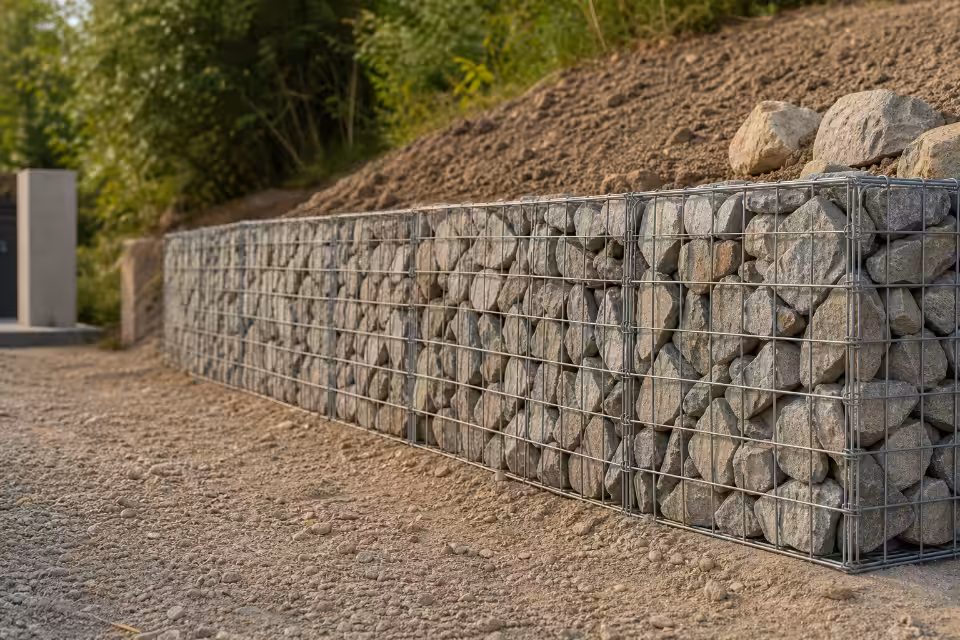

Armiranobetonski zid nosi najveća opterećenja i visine, ali traži oplatu, armaturu i statiku. Gabionski zid je propustan za vodu (manji problem s hidrostatskim tlakom), brz za izvedbu i prirodnog izgleda. Kameni zid i suhozid traže iskusnog majstora i imaju najljepši tradicionalni izgled. Segmentni blokovi su brzi za niže vrtne zidove, no za veće visine i dalje traže proračun i drenažu.

• Armiranobetonski: najveća nosivost i visina; traži oplatu i statiku.
• Gabionski: propustan, brz, prirodan izgled; dobar za duže trase.
• Kameni/suhozid: tradicionalan izgled; ovisi o vještini majstora.
• Segmentni blokovi: brza montaža za niže vrtne zidove.

Kako se izvodi temelj potpornog zida?

Temelj mora biti dovoljno dubok i širok da zid ne klizne i ne prevrne se. Iskop ide do nosivog sloja tla i ispod dubine smrzavanja, a širina temelja raste s visinom zida; kod armiranobetonskih zidova temeljna stopa armira se prema statičkom proračunu.

Temeljna ploha mora biti vodoravna i izvedena na zbijenoj, nosivoj podlozi. Kod L i T presjeka stopa se proteže ispod nasipa iza zida pa težina tla pomaže stabilnosti. Improvizacija na ovom koraku najčešći je uzrok kasnijeg naginjanja zida.

Zašto je odvodnja iza zida ključna za stabilnost?

Odvodnja je najvažniji, a najčešće zanemaren dio potpornog zida. Voda koja se nakuplja iza zida stvara hidrostatski tlak koji se zbraja s tlakom tla i može srušiti čak i zid koji bi za suho tlo bio dovoljno dimenzioniran.

Zasićeno tlo iza zida postaje teže i gubi nosivost, pa se pojavljuju pukotine, izbočenja i naginjanje. Zato se odvodnja planira od samog početka, a ne dodaje naknadno - kod gotovog zida ispravak je skup i složen.

Kako se izvodi sustav odvodnje iza potpornog zida?

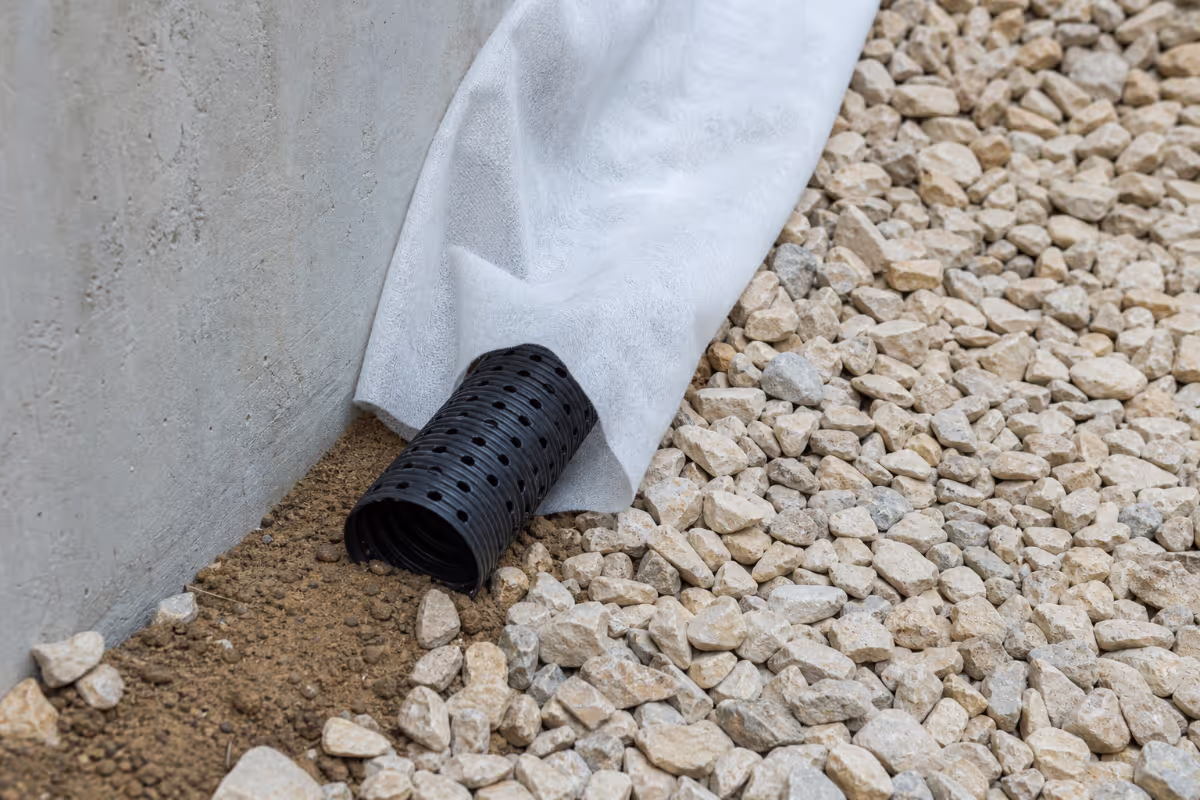

Sustav čine perforirana drenažna cijev u podnožju, drenažni zasip od šljunka ili lomljenog kamena, geotekstil kao filtar i težni otvori (barbakani) kroz tijelo zida. Cilj je vodu prikupiti i odvesti prije nego stvori pritisak.

Cijev se polaže u podnožju s blagim padom prema izljevu, okružena šljunkom. Geotekstil se postavlja između tla i šljunka da fine čestice ne začepe drenažu. Barbakani (otvori promjera nekoliko centimetara) probijaju zid pri dnu i puštaju vodu van. Iza zida se umjesto gline koristi propusni zasip koji vodu vodi prema cijevi.

Podzemna drenaža rješava samo dio problema - jednako je važno odvesti površinsku (kišnu) vodu od zida. Teren iznad zida oblikujte tako da voda otječe dalje od njega, a po potrebi izvedite žlijeb ili kanalicu uz gornji rub. Krovne oluke i odvodne cijevi nikada ne usmjeravajte prema zasipu iza zida. Napomena: i gabionski zid, iako propustan, traži drenažni sloj i čvrstu, ravnomjernu podlogu temelja jer se inače može neravnomjerno slegnuti.

• Perforirana drenažna cijev u podnožju, s padom prema izljevu.
• Drenažni zasip (šljunak/lomljeni kamen) uz cijelu visinu zida.
• Geotekstil kao filtar između tla i šljunka.
• Barbakani - težni otvori kroz zid pri dnu.
• Površinsku i krovnu vodu odvedite OD zida (nagib terena, žlijeb).

Koji su koraci gradnje od pripreme do završetka?

Gradnja ide od temelja prema gore, a odvodnja se ugrađuje istovremeno s tijelom zida. Redoslijed je važan: jednom kad je zid gotov, drenažu je teško umetnuti.

Glavni koraci su: obilježavanje trase i iskop jarka za temelj; izvedba (armiranog) betonskog temelja na nosivom sloju; izgradnja tijela zida - lijevanje betona u oplatu, slaganje gabiona ili kamena - uz stalnu kontrolu okomitosti; postavljanje geotekstila, drenažne cijevi i šljunčanog zasipa iza zida; slojevito nasipavanje i zbijanje tla iza zida; te završno uređenje lica zida i okolnog terena tako da površinska voda otječe od zida.

• Iskop i temelj na nosivom, nezamrzavajućem sloju.
• Tijelo zida uz kontrolu okomitosti i vodoravnosti.
• Odvodnja (geotekstil + cijev + šljunak) zajedno s nasipom.
• Slojevito zbijanje zasipa i odvođenje površinske vode od zida.

Kada je bolje terasiranje umjesto jednog visokog zida?

Kod velikih visinskih razlika sigurnije je i često ljepše izvesti više nižih zidova u terasama nego jedan visoki zid. Time se opterećenje raspodjeljuje, a svaki zid ostaje u lakšem rasponu za izvedbu.

Terase se rade s horizontalnim razmakom od oko 1,5 m između zidova, a međuprostor se ozelenjava. Takvo rješenje smanjuje pritisak na pojedini zid, bolje se uklapa u okoliš i omogućuje sadnju, a nerijetko je i jeftinije jer koristi manje materijala po zidu. Konačan raspored uvijek treba potvrditi statičkim proračunom.

Koje su najčešće greške pri gradnji potpornog zida?

Najteže greške gotovo uvijek se vrte oko vode i temelja. Izostanak ili loša odvodnja, preplitak temelj i zbijanje glinom umjesto propusnog zasipa redovito vode do naginjanja i pucanja zida.

Česte su i: gradnja zida višeg od 1 m bez statičkog proračuna, izostavljanje geotekstila pa se drenaža začepi, te usmjeravanje krovne ili površinske vode prema zidu umjesto od njega. Dvije greške posebno su opasne: nasipavanje tla iza zida pod nagibom prema gore (nagnuto tlo višestruko povećava tlak na zid, čak i kod niskih zidova tlo iza zida treba biti vodoravno ili blago nagnuto OD zida) te gradnja zida tik uz temelj postojeće kuće bez proračuna koji uzima u obzir bočni pritisak na te temelje. Svaka od tih grešaka skraćuje vijek zida i može ga učiniti opasnim.

• Bez odvodnje ili bez geotekstila - drenaža se začepi, raste pritisak.
• Preplitak ili neutemeljen na nosivom tlu - zid se naginje.
• Zid iznad 1 m bez statičkog proračuna.
• Zasip glinom umjesto propusnim šljunkom; voda usmjerena prema zidu.
• Tlo iza zida nagnuto prema gore umjesto vodoravno - veliki dodatni tlak.
• Zid tik uz temelj postojeće građevine bez statičkog proračuna.

Kako održavati potporni zid da traje desetljećima?

Održavanje je jednostavno, ali se mora raditi redovito. Najmanje jednom godišnje pregledajte zid i tražite pukotine, izbočenja ili znakove pomicanja tla.

Očistite barbakane i izljev drenaže od mulja, lišća i korova da voda i dalje slobodno otječe. Pukotine i manja oštećenja sanirajte odmah, a kod sumnje na pomicanje ili veće pukotine pozovite stručnjaka. Pazite i da okolni teren te oluci ne usmjeravaju vodu prema zidu.

• Godišnji vizualni pregled (pukotine, izbočenja, pomak).
• Čišćenje barbakana i izljeva drenaže.
• Brza sanacija pukotina; stručnjak kod pomicanja zida.
